Iboju yiyalo LED: wo awọn alaye iboju yiyalo LED

Awọn abuda lilo ti iboju yiyalo pinnu pe o yẹ ki o ni awọn abuda ti “irisi lẹwa, ina ati fifi sori ẹrọ gbigbe, didara iduroṣinṣin ati didara”, paapaa iṣoro fifi sori ẹrọ, wọn dojukọ igba pipẹ ati lilo tun. , ni oju ibeere tuntun ti ọja yiyalo, lati ni uniquedàs alẹ alailẹgbẹ.

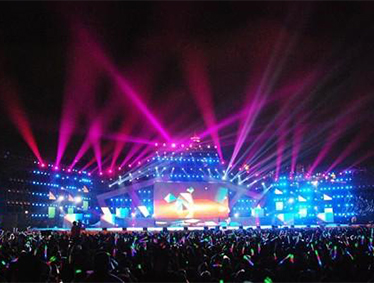

Ni awọn ọdun aipẹ, boya o jẹ awọn ifihan oriṣiriṣi TV tabi awọn iṣe gangan ni awọn ile iṣere ori itage, lati ṣe afihan iyatọ ati iyatọ ti ipa ipele, nọmba nla ti awọn iboju LED ni a lo ni abẹlẹ ipele. apẹrẹ ipele pẹlu ifihan LED (eyiti a mọ ni iboju yiyalo ni ile-iṣẹ), atẹle fun ọ lati ṣalaye imoye ti o yẹ ti iboju yiyalo LED ni apejuwe.

Apẹrẹ ipele pẹlu awọn ẹya ifihan ifihan LED

Iboju ifihan LED fun oriṣiriṣi choreography (ti a mọ julọ bi iboju yiyalo ni ile-iṣẹ) ati fifi sori aṣa ti o wa titi ti ifihan ifihan LED (eyiti a mọ julọ bi iboju imọ-ẹrọ ni ile-iṣẹ) ni awọn iyatọ nla ni iṣeto ati ipilẹ eto. Iboju ifihan LED fun choreography jẹ akọkọ lati pade awọn ibeere apẹrẹ ipele oriṣiriṣi:

1) Awọn apoti ifihan pupọ ni a pin si agbegbe ifihan ti o baamu awọn ibeere apẹrẹ ipele. Lọwọlọwọ, agbegbe ifihan ti apoti jẹ 512 mm × 512 mm, 576 mm × 576 mm ati 1 000 mm 000 500 mm.

2) Lati dẹrọ fifi sori ẹrọ ati titu, apoti ifihan nilo lati jẹ imọlẹ ati kekere; Lati rii daju pe didara ifihan ati tito titọ, a nilo apoti ifihan lati ni agbara to ga pẹlu idinku lemọlemọ ti ijinna ẹbun ifihan. , ọja ti iṣuu magnẹsia titanium wulo tabi ohun elo okun fiber ti a ṣe ti igbekalẹ apoti ifihan, ṣugbọn ti o dara julọ julọ tabi apoti aluminiomu, apoti iron ti wa ni pipaarẹ ni kuru.

3) Lati mu ilọsiwaju tito pọ ati ṣiṣe titu laarin awọn apoti, ni gbogbogbo awọn ẹrọ titiipa yara wa laarin awọn apoti, ati paapaa ọpọlọpọ awọn oluṣelọpọ tun pese ọna ipo laarin awọn apoti.

4) Lati le daabobo ẹbun ina ina ti LED ti o le bajẹ nipasẹ ikọlu lakoko pipin ati apejọ loorekoore, awọn olupilẹṣẹ maa n fi ẹya paati aabo kan ti a pe ni iboju boju ni iwaju ẹrọ ti njade ina LED.

5) Lati le ba awọn ibeere igbẹkẹle giga bii igbohunsafefe TV, ifihan agbara orisun akoonu ati eto gbigbe ifihan agbara iṣakoso yẹ ki o ni o kere ju afẹyinti apọju; Tun fun awọn ibeere igbẹkẹle giga, diẹ ninu awọn oluṣelọpọ ti ṣe apẹrẹ awọn ẹya iṣaaju itọju tabi awọn ẹya rirọpo yiyara .

Ẹrọ ina ti n jade (atupa LED)

Ifihan LED jẹ ifihan ti o ni matrix LED.Nitori iduroṣinṣin awọ ti atupa lẹẹ tabili dara, Angle ti iwo tobi, ati ipa idapọ awọ tun dara julọ, ni bayi, o fẹrẹ to ifihan 100% LED fun apẹrẹ ipele gba ilana mẹta-ni-ọkan ti lẹẹ tabili. Nitorinaa, iwe yii nikan ṣe apejuwe awọn abuda ti o jọmọ ti atupa dada, eyiti o jẹ akọkọ ti o ni nkan ti chiprún, akọmọ, asiwaju, ikarahun ati alemora kikun. ọja wa mil 6 (1mil = 0.001in = 0.00254cm), 7mil, 8mil, 9mil, 10mil, 12mil, 14mi, ati bẹbẹ lọ, wafer ti olupese kanna ti pin si oriṣiriṣi iwọn ti chiprún, iwọn ti o kere, ti o tobi awakọ naa lọwọlọwọ fun agbegbe chiprún ẹyọ; Ni ilodisi, titobi iwọn therún tobi, o kere ju lọwọlọwọ awakọ lọ fun agbegbe chiprún ẹyọkan Sibẹsibẹ, bi iwọn chiprún ti yipada, resistance itutu rẹ tun yipada, nitorinaa ibatan laarin iwọn sizerún ati iwulo lọwọlọwọ awakọ jẹ aisinipo labẹ ipilẹṣẹ ti lum kanna Ni ibere lati rii daju pe imọlẹ giga, aitasera giga ati iduroṣinṣin giga ti atupa tabili, yiyan ohun elo chiprún yoo jẹ iṣẹ pataki pupọ, fun apẹẹrẹ, ọkan ninu idapọ ti o dara julọ ti awọn eerun ile jẹ Taiwan gara pupa LED + bulu Hangzhou ati alawọ ewe LED.

Ẹya akọmọ ti pin si gbogbo ọna PCB ati akọmọ irin, akọmọ idẹ, akọmọ alloy alloy, ati bẹbẹ lọ, oju ti akọmọ naa ni iru tinning ati ilana fifin fadaka, ọja ti o gbajumọ lọwọlọwọ jẹ akọmọ irin ati akọmọ idẹ, hihan ti tinning tabi fifin fadaka Awọn oju-ọjọ oju-ọjọ ti awọn stents oriṣiriṣi yatọ. Awọn ọja ti o ni opin ni ile-iṣẹ lo awọn stenti bàbà diẹ sii.

Ni bakanna, awọn itọsọna tun ni irin, Ejò, alloy, okun waya goolu ati awọn aṣayan miiran, okun waya goolu Heraeus 99.99% okun waya jẹ ọkan ninu awọn ọja ti o dara julọ julọ. Ile-iṣẹ apoti chiprún kọọkan yoo ṣatunṣe ipin agbekalẹ alailẹgbẹ ni ibamu si awọn abuda ti ọja, nitorinaa lati jẹ ki atupa tabili lẹẹ ni agbara igbona to dara, ikuna ina kekere ati aṣamubadọgba wahala.

Lati ṣe ilọsiwaju itansan ti iboju ifihan ati dinku iṣaro ti ina ipele, a ṣe agbekalẹ imọran ti ina ara dudu ni apoti ti atupa lẹẹ iṣọ. Ẹrọ naa gba apẹrẹ apoti apoti ti gbogbo-dudu, nitorinaa lati mu ilọsiwaju dara si iboju ti ifihan. Sibẹsibẹ, lilo atupa ara dudu yoo dinku ina pupọ ti lọwọlọwọ awakọ kanna, nitorinaa ifihan LED pẹlu awọn ibeere imunna kanna yoo mu iye owo ti iṣelọpọ pọ si.

Lati le mu ilọsiwaju Angle wiwo ti petele ti ifihan ṣe ki o ṣe atunṣe parallax laarin apa osi ati ọtun ti ipele ifihan, awọn aṣelọpọ apoti ti awọn atupa lẹẹ tabili tun gba ilana akanṣe “ọkan” glyphs chip lati rọpo “ọja” ni kutukutu akanṣe glyphs.

Nilo lati fiyesi si ifihan kanna awọn tabili ti o lo lati fi atupa duro gbọdọ lo ipele kanna lẹhin idanwo yiyan ti ina, o jẹ nitori pe lilo nkan kanna ti ipin wafer, iwọn kanna ti chiprún, ni awakọ kanna ipo ti o yatọ si ti ti igbi gigun ti ina ti o han ni a ṣe, pinpin aimọ pipin ti a fa nipasẹ aiṣedede ni (wafer) ati awọn ibeere gbogbogbo ti awọn tabili ti a lo ni nkan kanna ti atupa iboju ọfin ọpọlọpọ awọn igbiyanju gigun gbọdọ wa laarin + / - 5 nm Fun idi kanna, awọn ipele oriṣiriṣi ti awọn iboju ifihan ko gba laaye lati jẹ adalu ati fifọ ni opo.

Module LED

Agbekale ti module ifihan LED jẹ ọja ti iṣelọpọ ọpọ. Ni otitọ, o ti jẹ ẹya matrix LED tẹlẹ. Orisirisi awọn modulu jẹ oju ifihan ti apoti ifihan.O wa ninu ikarahun isalẹ (ilana), ọkọ PCB ati iboju-boju. A pin ipin PCB ni iṣọkan pẹlu atupa lẹẹ dada LED, iwakọ IC, sisọ IC, ifihan ati awọn asopọ asopọ agbara ati awọn paati itanna miiran.

Lati oju ilẹ, ikarahun isalẹ ti module naa jẹ igbekalẹ ti nso ti ọkọ PCB. Ni otitọ, išedede tirẹ, agbara ati iṣẹ pipinka ooru jẹ pataki si ara ifihan. Lakoko ti ọpọlọpọ awọn modulu jẹ ti ṣiṣu ti a ṣe ẹnjini, awọn ọja to gaju diẹ ni a ṣe ti aluminiomu. yiye ẹrọ ati agbara ti module isalẹ ikarahun funrararẹ, ṣugbọn ni akoko kanna, yoo dinku ṣiṣe iṣelọpọ.

Agbara gbigbe lori module ifihan jẹ nla, ati pe awọn ibeere aabo tun ga, nitorinaa ohun elo PCB jẹ awopọ FR4 ati 94V0. Ati pe nitori LED jẹ ọja ifihan igbero kan, nitorinaa alefa oju-iwe ti PCB ni awọn ibeere giga, nitorinaa lilo gbogbogbo ti awo ipele 1. Iwọn ti ọja ti o pari jẹ 1.6mm tabi 2.0mm lati rii daju pe fifẹ ti PCB ti module ifihan. Ni afikun, o yẹ ki a ṣe pinpin pinpin ooru ni kikun ni apẹrẹ iyika PCB lati dinku ipa ti iwọn otutu lori tube itujade ina.Ni agbegbe naa si fẹlẹfẹlẹ agbara ati fẹlẹfẹlẹ ilẹ paapaa onirin, ki pinpin ooru jẹ iṣọkan, yago fun nitori ooru ti o ṣẹlẹ nipasẹ lasan ti awọn aami ina lori tabili.

Ni ibere lati jẹ ki awọn ọja baamu awọn ajohunše ti EMC, wiwakọ PCB ati apoti ti awọn paati ọkọ oju-omi gbogbo wọn nilo apẹrẹ to pe ati yiyan. drive IC ṣiṣẹ lori ọkọ ni igbẹkẹle, ati dinku ariwo igbohunsafẹfẹ giga ni ipese agbara, nitorinaa dinku EMI. Nitori ipa ti ifasita okun waya ati awọn ipilẹ parasitic miiran, iyara idahun ti ipese agbara ati oluṣakoso ipese agbara rẹ lọra, eyi ti yoo ṣe lọwọlọwọ ti a nilo lati wakọ IC ni agbegbe iyara to gaju ko to. Idahun. Idoju agbara kaakiri jẹ bọtini lati dinku ipo EMI ipo-wọpọ.Ẹya ilẹ jẹ bọtini lati dinku EMI ti gbogbo igbimọ. , Ilẹ-ọpọ-ojuami tabi ipo ilẹ ti a dapọ. Ilẹ oni-nọmba, ilẹ analog ati ilẹ ariwo ni a ya sọtọ, ati pe a ti gba apẹrẹ ọkọ pupọ-fẹẹrẹ lati rii daju pe fẹlẹfẹlẹ ọkọ ofurufu ilẹ wa lati dinku idiwọ ilẹ to wọpọ.

Awakọ alailowaya IC nikan n pese iṣẹ lọwọlọwọ lọwọlọwọ fun iwakọ LED (nipasẹ atako idiwọn lọwọlọwọ, o fẹrẹ ko le ṣe atunṣe lẹhin ile-iṣẹ), ati iṣakoso luminance LED wa lati kaadi gbigba olugba ti pipa Iṣakoso (OE + Data = PWM) , igbohunsafẹfẹ isọdọtun ti o pọ julọ yoo jẹ koko-ọrọ si opin ti igbohunsafẹfẹ aago ti o ga julọ ti o wa lori igbimọ PCB.Pẹlu iṣẹ iṣatunṣe iṣipopada iwọn iwọn PWM adaṣe adaṣe, ni afikun si pipese iṣẹ awakọ lọwọlọwọ lọwọlọwọ, lọwọlọwọ aimi rẹ tun le wa ni aifwy nipasẹ awọn iforukọsilẹ ti a ṣe sinu (ie, atunṣe ere lọwọlọwọ) .Ti o yatọ si diẹ sii ni pe o ṣatunṣe itanna LED ti ifihan PWM ti ipilẹṣẹ nipasẹ tirẹ ninu chiprún, iyẹn ni pe, niwọn igba data imọlẹ ti pese si o le ṣaṣeyọri iṣakoso luminance LED ni oṣuwọn imunra ti o ga julọ.ICs pẹlu iṣẹ iṣatunṣe iwọn iṣọn adaṣe adaṣe adaṣe PWM ni agbara pipe lati ṣaṣeyọri ifihan didara giga paapaa ni igbafẹfẹ aago kekere ncies (fun apẹẹrẹ, igbohunsafẹfẹ aago jẹ 6MHz nikan, lakoko ti awọn IC ti aṣa ṣe nilo o kere 18MHz fun iye itusilẹ kanna) .Idinku ti igbohunsafẹfẹ aago PCB ni pataki pataki rere fun EMI.

Fun IC ti o nwaye lọwọlọwọ lọwọlọwọ, aṣiṣe lọwọlọwọ ti o wu laarin awọn eerun ati awọn pinni jẹ imọran ti o ṣe pataki pupọ julọ ICs awakọ awakọ lọwọlọwọ lọwọlọwọ ni apapọ pẹlu agbara iwakọ ti awọn ina LED 8 ~ 24. Lẹhin iṣaro okeerẹ ti imọlẹ ifihan, iwuwo awọn paati ọkọ PCB ti iwuwo, eletan igbohunsafẹfẹ itura, agbara agbara ati idiyele iṣelọpọ, awọn ICs awakọ lọwọlọwọ lọwọlọwọ nigbagbogbo n ṣiṣẹ pọ pẹlu iyipo iyipada ni ipo ọlọjẹ.

Iboju LED

Iboju le daabobo tube emitting ina LED ati ọkọ Circuit PCB, nitorinaa ọja ni ilana sisọpa ati mimu lati yago fun LED ikọlu si ibajẹ ti atupa LED ati ọkọ PCB; Ni akoko kanna, o tun le ṣe imukuro iyalẹnu wiwo modular .

Nitori iboju-boju wa ni iwaju ina mita mita LED, eto rẹ yoo ṣe ipa pataki ninu Igunwo wiwo ti gbogbo ifihan.Fun idi kanna, o jẹ oju ti gbogbo ifihan, iduroṣinṣin awọ rẹ tun ṣe pataki pupọ , nitorinaa ọpọlọpọ awọn oluṣelọpọ ti lo ilana “fun sokiri epo” lati mu hihan aitasera ara iboju ba wa, ati awọ inki tun ṣe iranlọwọ lati mu iyatọ ti ifihan han.

Biotilẹjẹpe iboju-boju jẹ kekere, ko rọrun lati ṣe. Iwa lile ati asọ ti ohun elo iboju yẹ ki o jẹ alabọde ati pe fifẹ yẹ ki o ga. Ni pataki, ifarada iṣelọpọ n di nira pupọ lati ṣakoso nitori isunku lẹhin imukuro ati ipa ti iwọn otutu ibaramu.

LED ibudo

HUB jẹ igbimọ atunse ifihan agbara ti o sopọ mọ modulu LED ati kaadi gbigba. Ọna ti o rọrun ni lati sopọ mọ module ifihan LED pẹlu ọkọ PCB ati okun waya. Nitori igbohunsafẹfẹ aṣọ ṣiṣi jẹ ga julọ, asopọ yii nigbagbogbo n tẹriba si awọn aaye odi ti asopọ kan, ṣugbọn pẹlu idagbasoke ti ijó iboju lẹwa, iduroṣinṣin ifihan agbara iboju ti eletan ga ati ga julọ, nitorinaa fun diẹ ninu awọn ọja to gaju lo ọkọ PCB pẹlu awọn asopọ iyara to ga, gba ọna fifin fifa, yago fun gbigbọn ni ilana sisọ ati gbigbe ọkọ HUB jẹ alaimuṣinṣin ati fa ifihan ifihan ko idurosinsin.

HUB ni afara laarin eto iṣakoso ati modulu ifihan. Botilẹjẹpe awọn olupese eto iṣakoso LED ni gbogbogbo n pese awọn ọja HUB, ọpọlọpọ awọn oluṣelọpọ ifihan titobi nla ṣe apẹrẹ awọn igbimọ ti HUB tiwọn. , gbogbo awọn ifihan agbara ati ipese agbara ni a gbejade nipasẹ PCB, nitorinaa ọja naa ṣoki diẹ sii, ilana ti o lẹwa diẹ sii, lakoko ti o yago fun lilo asopọ okun waya ti a ṣe nipasẹ itọsi ifasi. iduroṣinṣin ti ọja naa.

LED Ifihan minisita

Nipasẹ pipọ awọn paati ti o wa loke ati apoti, apoti ifihan ni o daju.
